Salle blanche ISO 5 clean booth Biobase

En savoir plus sur Salle blanche ISO 5 clean booth Biobase

Salle propre de laboratoire pour purification de l'air

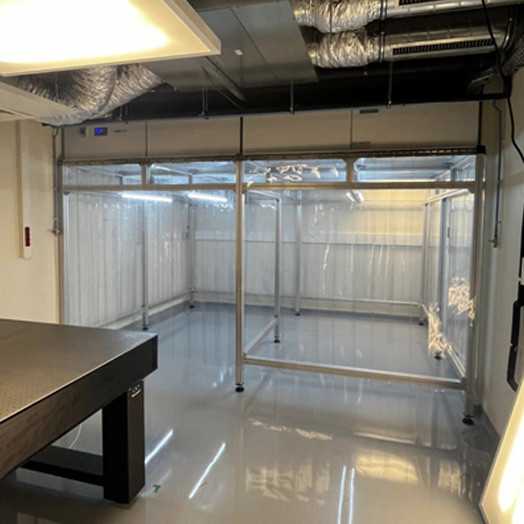

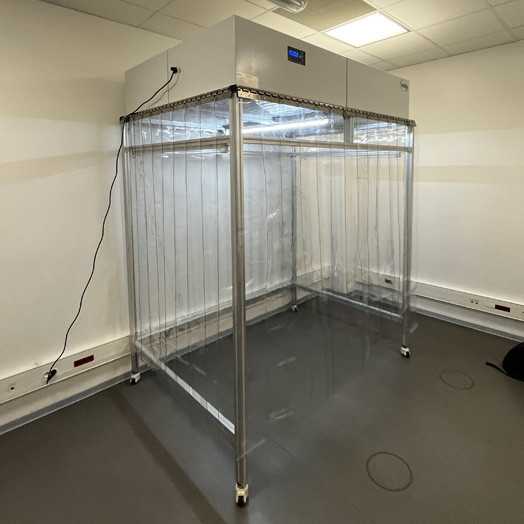

Le clean booth Biobase à été conçu comme un mini environnement ultra propre à flux laminaire vertical, facile et rapide à installer sur votre site dans le but d'effectuer vos travaux sans contaminant extérieur.
Utilisez-le dans les domaines scientifique, electronique, agroalimentaire ou spatial, nos unités standard sont disponibles en 8 à 10 semaines et déclinable en 4 dimensions.
Cette enceinte ISO 5 vous permettra d'effectuer avec du personnels vos manipulations, expériences ou travaux sans contaminant extérieur grâce à une pression positive à l'intérieur de l'enceinte.

Dispositif de gestion et de commande de la salle :

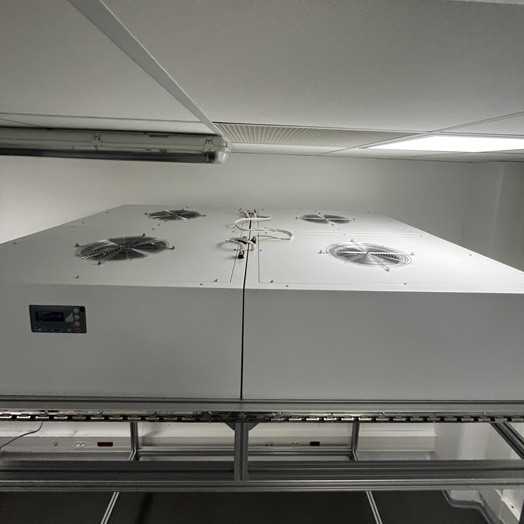

Le dispositif de gestion intégrée de notre Clean Booth BKCB est piloté par un boîtier de contrôle de vitesse du flux à 10 positions. En mode veille (position 1 ou 2), l'opérateur utilise les boutons dédiés pour activer le mode veille des flux. Lorsque le sélecteur est placé dans ce mode, les flux laminaire fonctionnent à un niveau réduit, générant un débit d'air strictement nécessaire et créant un flux d'air dans l'enceinte avec un débit de 0,10 m/s en sortie de flux.
En mode maximum, le flux est dimensionné pour créer le taux de brassage et la qualité d'air nécessaire pour obtenir la classification ISO 5.
En ajustant à la baisse le sélecteur de vitesse, l'opérateur réduit la production d'air et modifie les conditions pour obtenir entre ISO 6 et ISO 8, selon le réglage.
Les composants électroniques et électriques respectent la norme CE. Ce coffret inclut également le bouton marche/arrêt pour l'éclairage.
La qualité de l'air et le taux de brassage peuvent être contrôlés en option par un certificateur agréé afin de régler le flux selon le niveau souhaité.

Caractéristiques techniques :

• Filtre HEPA : 99,99% d'efficacité à 0,3 microns
• Consommation : de 800W à 5000W
• Nombre de FFU : de 4 à 25
• Niveau : ISO 5, Classe 100, Classe A
• Système de contrôle : Microprocesseur
• Structure : alliage d'aluminium
• Murs : rideau anti poussière antistatique
• Ventilateur centrifuge : vitesse réglable

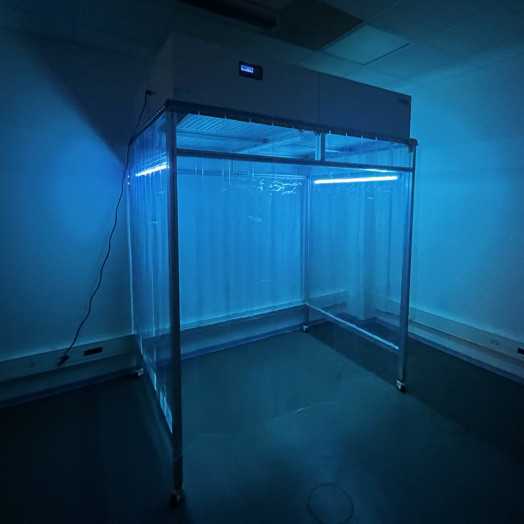

• Lampe UV : 2x40W à 5x40W, émission de 253,7 nanomètres avec UV timer
• Lumière : 1x16W à 5x16W, LED avec illumination supérieure à 500lux
• Vitesse de l'air : 0,1 à 0,6 m/s moyenne de 0,45 m/s
• Bruit : inférieure à 75dB
• Alimentation électrique : AC220V, 50/60Hz
• Poids brut : 390kg à 2900kg

Aspect sécuritaire de cette salle :

La conception de notre salle blanche intègre des éléments cruciaux en matière de sécurité. Les lattes transparentes assure une surveillance efficace des opérateurs, permettant une détection rapide de tout problème potentiel, que ce soit un malaise, une intoxication ou une chute. Cette fonctionnalité renforce considérablement la sécurité des opérations. De plus, la structure et les matériaux de la salle permettent une réduction du bruit de 8 dB par rapport à l'extérieur, améliorant ainsi le confort acoustique des opérateurs. En option, des arrêts d'urgence peuvent être installés aux quatre coins de la salle.

Document de certification ISO 5, ISO 6 ou ISO 8 :

Nous proposons un service complet de qualification de nos salles blanches, respectant scrupuleusement les normes d'ultrapropreté les plus exigeantes. Cette étape cruciale est confiée à un certificateur externe, spécialisé dans la qualification des environnements propres. Ce professionnel réalise des mesures détaillées des paramètres aérauliques et établit un rapport de conformité, englobant le comptage particulaire, le taux de brassage de l'air, le renouvellement horaire, la température et l'hygrométrie.
Le comptage particulaire est effectué en accord avec la norme EN14644, en détaillant les tailles de particules cibles selon le choix entre les normes ISO 5, ISO 6 ou ISO 8, sur 15 points de prélèvements spécifiques. Si nécessaire, une cinétique de décontamination peut également être mise en œuvre.
Le certificateur produit ensuite un rapport exhaustif, en conformité avec les Bonnes Pratiques de Fabrication (BPF) et la norme ISO14644, offrant une documentation approfondie sur la qualité de l'environnement de la salle blanche. Cette approche garantit une conformité rigoureuse aux normes en vigueur dans le domaine de l'ultrapropreté, témoignant de la fiabilité et de la performance de nos salles blanches.
Veuillez noter que le test d'intégrité des filtres n'est pas inclus dans cette prestation, mais peut être réalisé sur demande.

Définitions des diverses contaminations particulières :

Dans l'atmosphère, le compte des particules par m³ d'air (Ø > 0,5µ) varie selon les environnements : sur un site industriel, on compte 400 millions, en ville 200 millions, dans un bureau 25 millions, et en pleine campagne 10 millions. En revanche, dans une salle propre conforme à la norme ISO 8, le nombre descend à 3,530,000, puis à 350,000 pour une salle ISO 7, et enfin à 35,300 pour une salle ISO 6.
Les agents biologiques englobent les micro-organismes, y compris les organismes génétiquement modifiés, les cultures cellulaires et les endoparasites humains, susceptibles de déclencher des infections, des allergies ou des intoxications.
Un micro-organisme est une entité microbiologique, qu'elle soit cellulaire ou non, dotée de la capacité de se reproduire ou de transférer du matériel génétique. Une culture cellulaire résulte de la croissance in vitro de cellules isolées d'organismes multicellulaires.
Les médicaments cytotoxiques, agissant en inhibant des fonctions cellulaires telles que la mitose, sont des agents thérapeutiques utilisés dans le traitement du cancer et d'autres affections nécessitant un confinement strict. La prophylaxie est un processus actif ou passif visant à prévenir l'apparition ou la propagation d'une maladie.

Intégration dans vos locaux :

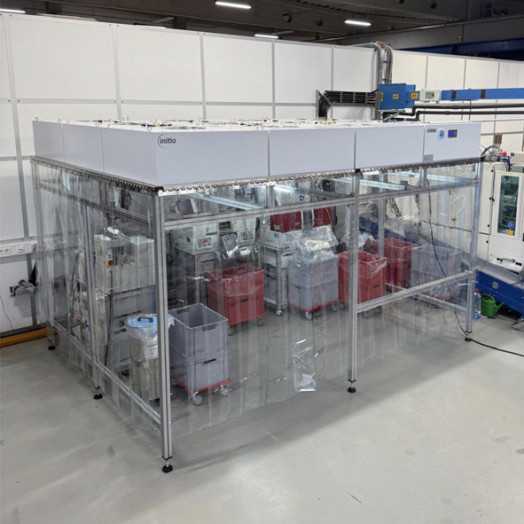

Nos salles sont conçues pour s'intégrer de manière fluide à divers secteurs professionnels et dans divers bâtiments, laboratoires. Les matériaux utilisés et livrés désassemblés, facilitent le montage dans vos locaux, tandis que la structure métallique de la salle est prévue pour accueillir des goulottes électriques, permettant une planification préalable des emplacements et des perforations nécessaires.
La flexibilité est optimisée pour répondre aux besoins d'alimentation en fluides ou en extraction d'air, adaptée aux équipements tels que les hottes de chimie ou les fours de laboratoire. Les orifices de passage, préalablement définis, permettent une intégration précise sur la périphérie de la salle.
Le plafond n'est pas destiné à être une zone de passage (sauf en retirant un flux pour laisser cet accès).
Nous encourageons des consultations approfondies pour concevoir l'ensemble de la conception technique de votre projet. Ainsi, la salle sera livrée avec un minimum de modifications sur site. En tant que bureau d'étude et concepteur de salles blanches, notre approche se concentre sur l'ingénierie de pointe, offrant une solution complète et adaptée aux besoins spécifiques de votre environnement de travail.

Périmètre d'installation :

Le processus de pose et d'installation de nos salles blanches est soigneusement orchestré pour garantir une intégration sans faille. Livrée en caisses depuis notre usine à Grenoble, chaque salle comprend les lattes, les flux, les accessoires de montage et l'ensemble des dispositifs de construction nécessaires. Le transport s'effectue par camion jusqu'à votre site de production, où notre équipe se charge du déchargement des caisses et du transfert des éléments jusqu'au lieu d'installation.
Une fois sur place, l'installation de la salle requiert un sol régulier et droit pour maintenir la rectitude des éléments. Nos équipes expérimentées suivent un schéma de montage bien défini, profitant de la préfabrication des éléments en usine pour assurer un assemblage rapide et précis, conforme aux plans d'origine. Cette approche méthodique garantit un respect strict des délais, éliminant tout imprévu ou retard supplémentaire.
L'efficacité du processus d'assemblage permet de respecter les échéances convenues, assurant une installation fluide et conforme aux exigences spécifiques de votre projet de salle blanche.
Nous pouvons installer ce matériel en France et à l'étranger, sur demande.

Options disponibles :

• Remplacement des lattes PVC par des panneaux rigides sur la périphérie de la salle pour une solution plus robuste
• Intégration de différents types de sas passe-cloison à la salle, en acier inoxydable ou en époxy, permettant d'isoler le passage du matériel lors des transferts
• Habillage supérieur élégant pour améliorer l'esthétique externe de la salle
• Surveillance du système de gestion de la salle par un système de monitoring dédié
• Installation de goulottes électriques pour une gestion efficace des câblages
• Aménagement intérieur complet, incluant paillasses, hottes de chimie, sorbonnes et mobilier de laboratoire
• Choix du revêtement de sol pour répondre aux exigences spécifiques de l'environnement
• Bien que la régulation de la température ne soit pas possible, d'autres aspects de la salle peuvent être ajustés pour assurer un environnement optimal
• Augmentation de la hauteur sous flux, maximum 2400 mm
